Planslibning af motorblok og topstykke
Planslibning genopretter tætningsfladerne på motorblok og topstykke til fabrikstolerancer. Vi sliber støbejern og planfræser aluminium, fra små firecylindrede til tunge V8-blokke. Tolerancer inden for hundrededele millimeter.
Hvad er planslibning?
Planslibning (planfræsning) betyder, at anlægsfladen på topstykke eller motorblok fræses plan for at sikre korrekt tætning mod topstykkepakningen. Fladen bearbejdes til nøjagtig planhed og den rette overfladefinish efter fabrikantens specifikation.
For en tætning, du kan stole på
Er motoren gået varm? Forsvinder kølevæsken uden synlig lækage? Så kan tætningsfladerne på blok eller topstykke være blevet skæve. Tætningen mellem motorblok og topstykke er en af de mest belastede samlinger i hele motoren. Her mødes forbrændingstemperaturer på over 1 000 grader, kølevæsketryk, olietryk og mekaniske kræfter fra forbrændingen. For at topstykkepakningen kan gøre sit arbejde, skal både blokkens og topstykkets tætningsflader være helt plane.
Overophedning er den hyppigste årsag til, at disse flader deformeres. Når en motor overophedes, udvider materialet sig ujævnt, og når det køler af, forbliver fladen skæv. Resultatet er kompressionslækage mellem cylindrene, kølevæskelækage i olien eller olielækage udvendigt. Planslibning genopretter fladen til dens oprindelige planhed.
Hvornår har blokken eller topstykket brug for planslibning?
Planslibning er ofte nødvendig i følgende situationer:
Efter overophedning
Selv en kort periode med overophedning kan gøre tætningsfladerne skæve, især på topstykker i aluminium.
Ved pakningshavari
Hvis topstykkepakningen er gået i stykker, er der stor sandsynlighed for, at fladerne ikke længere er plane.
Ved motorrenovering
Planslibning er standardrutine ved enhver komplet renovering for at garantere en fejlfri tætning.
For højere kompression
Ved at slibe materiale af topstykket eller blokken kan kompressionsforholdet øges.
Sådan foregår processen

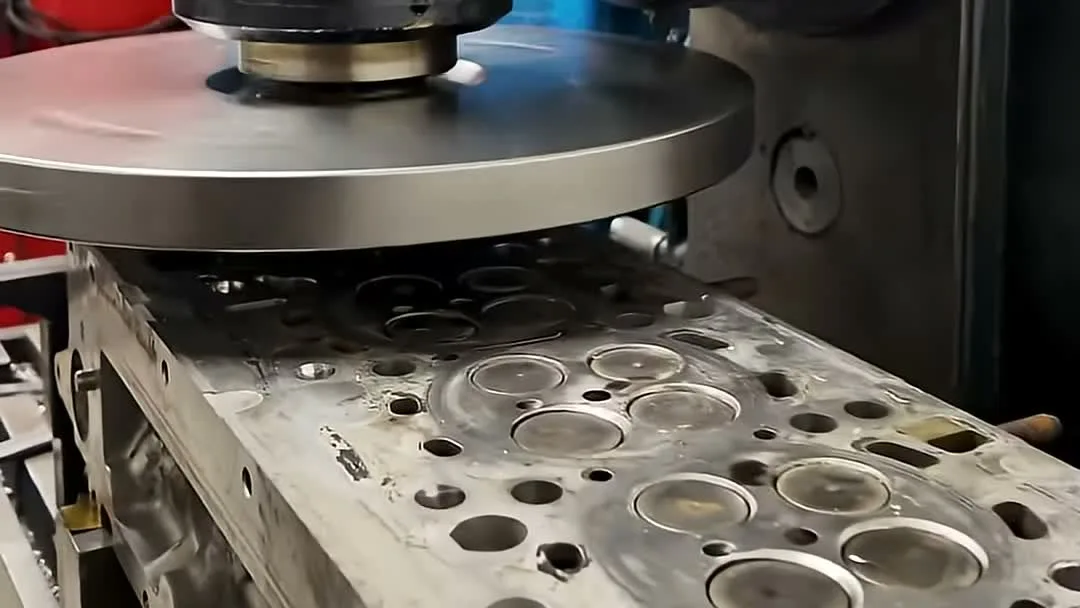

Vi fræser tætningsfladen med tilpasset teknik afhængigt af materiale. Støbejern fræses til en fin, kontrolleret overfladefinish. Aluminium kræver en mere forsigtig proces for at undgå, at materiale indlejres i den blødere flade.
Før slibning måler vi planheden over hele fladen med præcisionslineal og søgeblad. Vi noterer, hvor afvigelserne er størst, og indstiller maskinen til at fjerne minimalt med materiale, præcis så meget som nødvendigt for at opnå den rette planhed og overfladefinish (Ra).
Det er vigtigt ikke at slibe for meget. Hver tiendedel millimeter, der fjernes, hæver kompressionstallet, hvilket kan kræve en tykkere topstykkepakning eller andre justeringer. Vi beregner altid, hvordan slibningen påvirker kompressionen, og rådfører os med dig, hvis det påvirker motorens funktion.
Støbejern vs aluminium
Blok og topstykke findes i to hovedmaterialer, og de kræver forskellig håndtering:
Støbejern
Hårdere materiale, der tåler mere slibning. Mindre følsomt over for overophedning. Almindeligt på ældre motorer og mange dieselmotorer.
Aluminium
Lettere, men blødere. Deformeres lettere ved overophedning. Kræver mere forsigtig slibning og ofte fræsning i stedet for traditionel slibning.

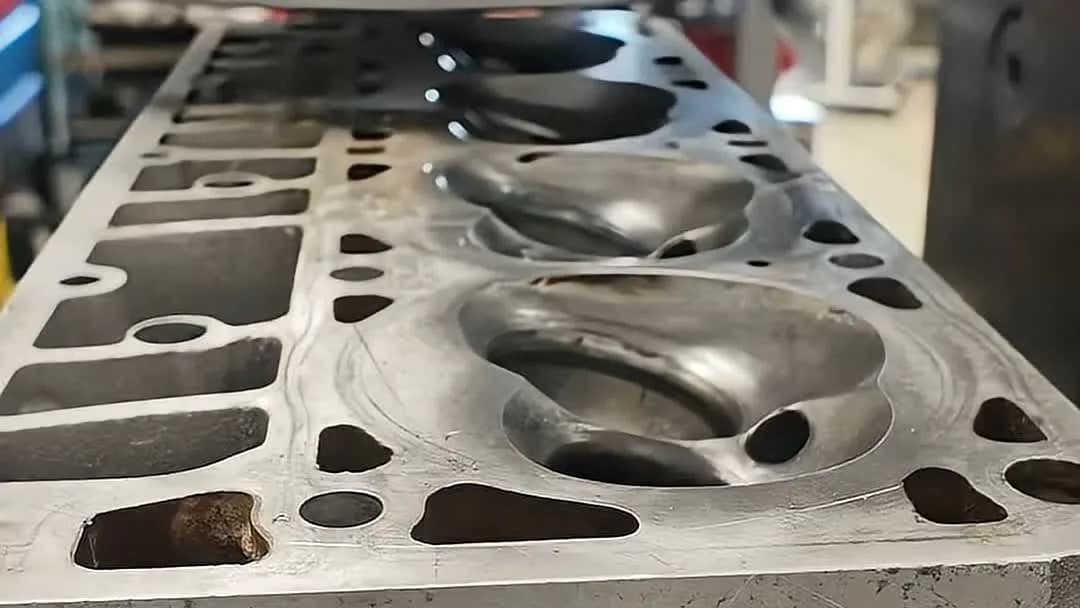

Planing af topstykke og motorblok
Planing af blokken betyder planslibning af motorblokkens dækflade - den øverste flade, hvor topstykket og topstykkepakningen sidder. Ligesom topstykket kan blokkens dækflade blive skæv eller ujævn efter overophedning eller et pakningshavari. Planing sikrer korrekt dækhøjde og en perfekt tætningsflade mod topstykkepakningen. Ved en komplet motorrenovering udfører vi ofte planslibning af både topstykke og blok i samme arbejdsgang.
Kombination med andre ydelser
Planslibning udføres som regel i kombination med andet motorrenoveringsarbejde. De hyppigste kombinationer er:
- Planslibning + tilslibning af ventiler
- Planslibning af topstykke + ventilrenovering
- Planslibning + trykprøvning
- Planing af blok + planslibning af topstykke
Sådan foregår planslibning
Grundigt og metodisk. Fra måling til kontrol.
Grundig rengøring
Alle olie- og kølekanaler dækkes eller renses omhyggeligt, og styretappe til topstykkepakningen afmonteres. Kontaktfladen affedtes.

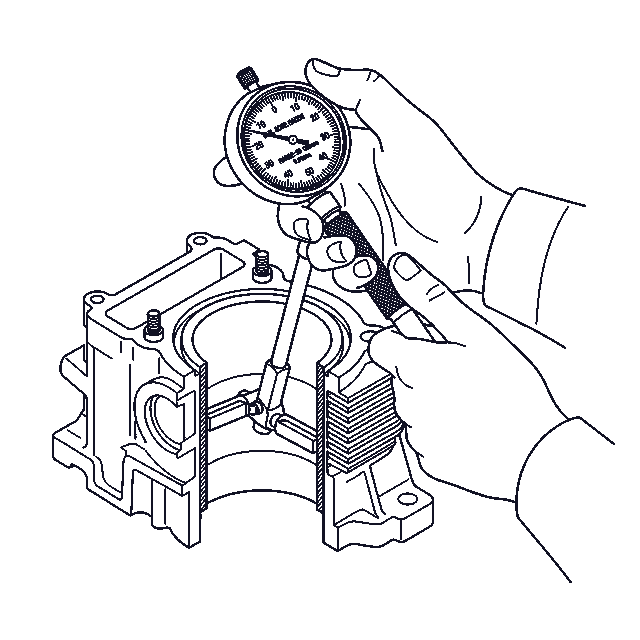

Opmåling og referering
Blokken eller topstykket spændes fast med lav spændkraft i fræsebedet (såkaldt flydende opspænding for at forhindre påtvunget form). Med rullesonde måler vi afvigelser fra referencefladen.

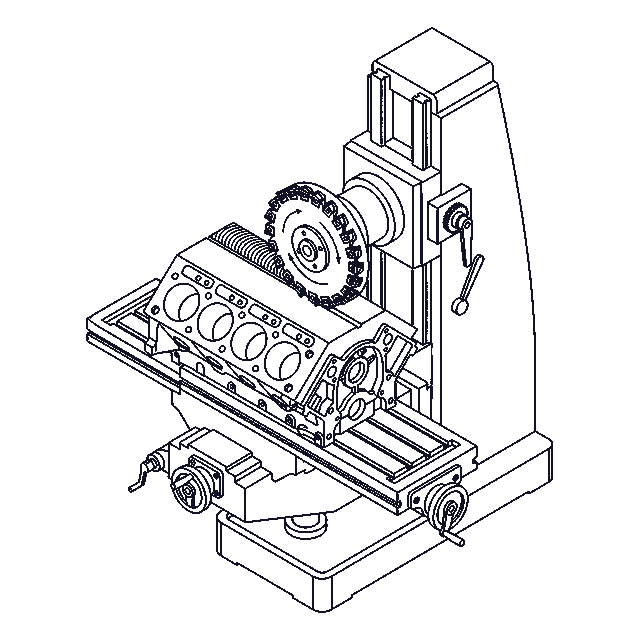

Slibning / Planfræsning
Med et fast skærehoved og CNC-støttet længdefremføring foretages passeringer på tværs af komponenten. Hårdmetal- eller diamantskær (PCD) anvendes, valgt ud fra materiale og den pakning, der skal tætne - en pladepakning kræver finere skær end komposit.
Slutkontrol
Komponenten blæses ren for spåner i hånden, og fladens planhed kontrolleres. Resultatet er en plan tætningsflade bygget til perfekt kompression og længere levetid.
Ofte stillede spørgsmål om planslibning
Skal din blok eller dit topstykke planslibes?
Send blokken eller topstykket til os med posten, eller aflever det på vores værksted i Tyresö. Vi måler, vurderer og giver dig et tilbud.
