Ventilspil: sadan indstiller du korrekt

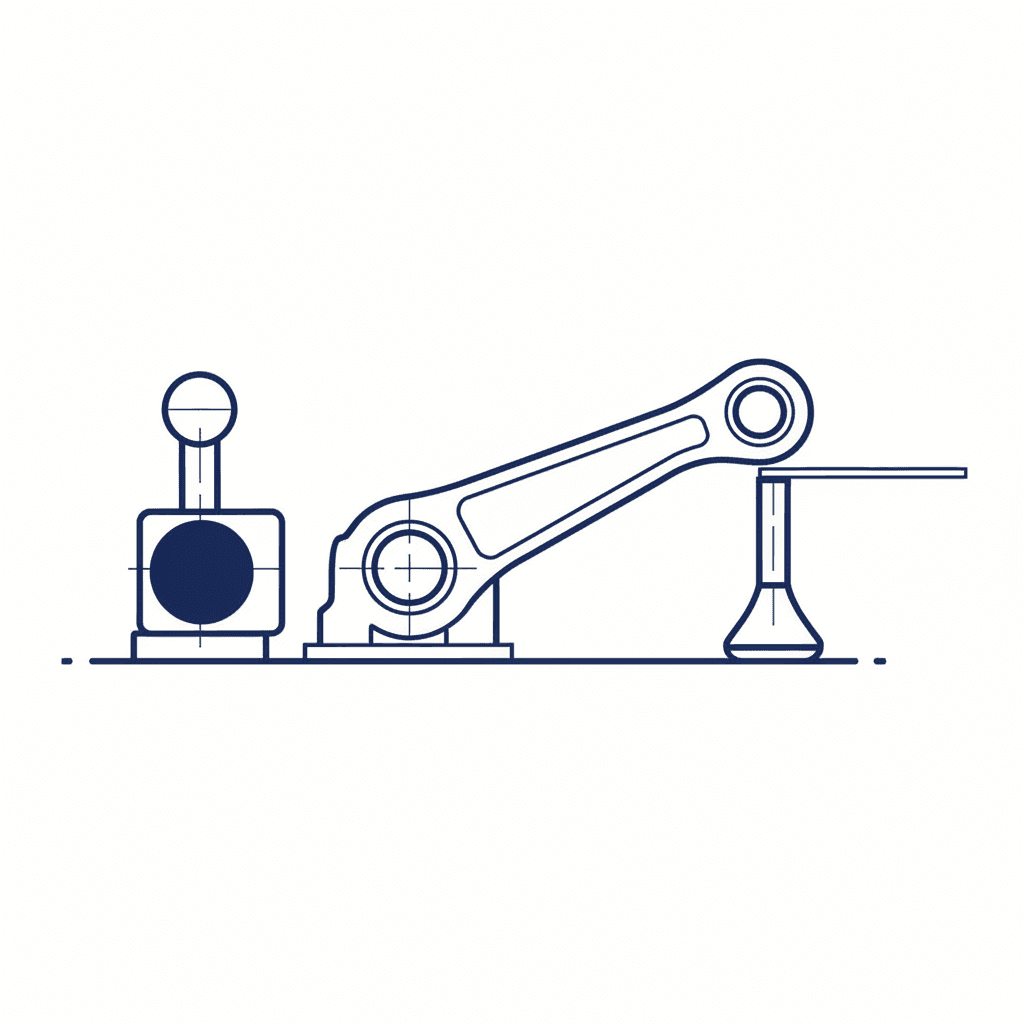

Ventilspil (valve lash) er spillerummet mellem vippearmens spids og ventilskaftets top, når løfteren hviler på kamlobens grundcirkel. Det er kun nødvendigt på motorer med mekaniske løftere - hydrauliske løftere justerer sig automatisk. Men på en mekanisk knast er korrekt ventilspil forskellen mellem fuld ydelse og motorskade.

Hvorfor ventilspil er nødvendigt

Alle materialer udvider sig ved varme. En ventil i en motor, der køres hårdt, bliver betydeligt længere end når den er kold - ventilskaftet strækker sig nedad gennem styret, og uden spillerum ville ventilen blive holdt permanent åben. Spillet giver den margin, der sikrer, at ventilen rent faktisk lukker helt mod sit sæde, når kamloben er på grundcirklen.

COMP Cams forklarer, at spillet også afgør, hvor på kamlobens rampe ventilbevægelsen rent faktisk begynder. Justeres spillet tættere, begynder ventilen at åbne tidligere og lukke senere - det øger reelt varigheden og ændrer timinghændelserne.

Varmt vs koldt spil

Producenter af knastaksler angiver altid en "varm" spilværdi - den gælder ved normal driftstemperatur. Nogle angiver også en kold referenceværdi til grovindstilling, før motoren startes.

Forskellen mellem varmt og koldt spil afhænger af motorens materiale og design. Aluminiumsblokke og aluminiumstopstykker udvider sig mere end støbejern, så koldt spil kan afvige markant fra den varme værdi. Kontroller altid producentens specifikation - gæt aldrig.

EO-IC-metoden: exhaust opening, intake closing

Den sikreste metode til at indstille ventilspillet cylinder for cylinder kaldes EO-IC (Exhaust Opening, Intake Closing). Summit Racing og JEGS beskriver den sådan:

• Rotér motoren, indtil udstødningsventilen lige akkurat begynder at åbne på den cylinder, du vil justere - så vender indsugningsknastens grundcirkel mod løfteren. Juster indsugningsspillet på samme cylinder.
• Fortsæt med at rotere, indtil indsugningsventilen lige akkurat lukker helt (når grundcirklen igen) - så vender udstødningsknastens grundcirkel mod løfteren. Juster udstødningsspillet på samme cylinder.

Fordelen er, at du aldrig risikerer at justere mod rampen eller næsen - du er garanteret på grundcirklen hver gang. Metoden fungerer på alle motorkonfigurationer.

Praktisk fremgangsmåde

• Varm motoren op til normal driftstemperatur (hvis du indstiller varmt spil)
• Sluk motoren, og tag ventildækslerne af
• Brug et søgerblad (feeler gauge), der matcher producentens specifikation
• Løsn låsemøtrikken på justerskruen, og før søgerbladet ind mellem vippearmen og ventilskaftet
• Skru justerskruen, indtil søgerbladet glider med en let modstand - hverken løst eller fastklemt
• Spænd låsemøtrikken uden at dreje justerskruen - kontroller med søgerbladet igen bagefter

En almindelig fejl er ikke at kontrollere spillet igen efter tilspænding af låsemøtrikken. Møtrikken kan dreje skruen en anelse, og så stemmer værdien ikke længere.

Hvad sker der ved for tight spil?

Hvis spillet er for lille - eller helt elimineret - holdes ventilen delvist åben på grundcirklen. Konsekvenserne er alvorlige:

• Brændte ventiler - udstødningsventilen køles ved kontakt med sit sæde. Hvis den aldrig lukker helt, kan den ikke lede varmen bort og gløder. Det er den hyppigste årsag til brændte udstødningsventiler i mekaniske motorer.
• Kompressionstab - en ventil, der ikke lukker helt, lækker forbrændingsgasser, hvilket sænker kompressionen og koster effekt.
• Overlap øges ukontrolleret - tightere spil giver reelt længere varighed og mere overlap, hvilket kan ødelægge tomgangs- og mellemregisterydelsen.

Hvad sker der ved for stort spil?

Kelford Cams kvantificerer problemet: 0,1 mm for stort spil ved 8 000 rpm giver en ventilsædehastighed på over 1 000 mm/s - ventilen slår mod sædet med enorm kraft. Konsekvenserne:

• Højere sædehastighed - slår ventilsæder ud, skader ventilskafter og kan forårsage fjederbrud
• Tabt varighed - mere spil æder af den effektive varighed. Ventilen åbner senere og lukker tidligere - effektkurven forskydes nedad i registret.
• Støj - det velkendte "klapren" fra en motor med for stort spil. Ikke kun irriterende - det indikerer mekaniske slag, der slider på ventiltrækket.

Hvor ofte skal du kontrollere?

Med moderne komponenter - hærdede ventiler, screw-in rocker studs, chrome moly-stødstænger - vandrer spillet ikke af sig selv. Men spillet bør kontrolleres:

• Efter første kørepas med ny knast (efter indkøring og afkøling)
• Ved hver sæsonstart, hvis motoren køres på bane
• Med det samme, hvis motoren begynder at lyde anderledes - ændret spil kan være et tidligt tegn på knastslid eller en ventil, der strækkes

Sammenfatning

Ventilspil er ikke et gammeldags vedligeholdelsespunkt - det er en præcisionsindstilling, der direkte påvirker motorens varighed, timing og levetid. Rigtigt spil, kontrolleret med rigtig metode ved rigtig temperatur, koster ingenting udover lidt tid. Forkert spil koster ventiler, knastaksler og effekt.
