Ventilfjedre: sadan vælger du den rigtige fjeder

Ventilfjedre har kun et job: de lukker ventilen og holder den lukket. Men når knastakselprofilen bliver skarpere og omdrejningstallet højere, stiger kravene dramatisk. Forkert fjeder kan give valve float, fjedersurr, bøjede ventiler eller for tidligt slid på knast og løfter. Den rigtige fjeder beskytter derimod hele ventiltrækket og lader knastprofilen gøre sit arbejde fuldt ud.

Hvorfor fjedervalget betyder noget

Knastakslen presser ventilen åben - fjederen presser tilbage. Så længe fjederen når at følge nokkeprofilen, lukker ventilen korrekt ved hver cyklus. Men hvis fjederen er for svag, eller ikke følger nokkens rampehastighed, mister løfteren kontakten med nokken. Det kaldes valve float og skader hurtigt både løfter, knastaksel og potentielt ventil mod stempel.

En for stærk fjeder øger derimod friktionen og slidet på kamloben - især på flat tappet-knaster, hvor kontaktfladen allerede er udsat. Kelford Cams anbefaler, at flat tappet-knaster aldrig køres med højere åbningstryk end det, producenten specificerer, netop for at beskytte kamlobens overflade.

Seat pressure og åbningstryk

Fjedertrykket måles to steder: ved installeret højde (seat pressure) og ved maksimalt løft (åbningstryk).

• Seat pressure - fjederens kraft, når ventilen er lukket. Der skal tilstrækkeligt tryk til for at holde ventilen tætnet mod sædet og forhindre, at ventilen studser ved lukning. Typisk ligger seat pressure for en mild gademotor på 40-60 kg, mens racingapplikationer kan kræve 70-90 kg eller mere.
• Åbningstryk (open pressure) - fjederens kraft ved maksimalt ventilløft. Det er den kraft, der modvirker nokkens rampehastighed. Jo skarpere knastprofil og jo højere løft, desto mere åbningstryk kræves der, for at løfteren kan følge nokken hele vejen.

PF Racing angiver for eksempel, at deres mildeste turboknaster (PF-1T, PF-2T) kører med originale Volvo-fjedre, mens PF-3T og opefter kræver forstærkede singelfjedre - netop fordi løftet stiger til 13 mm og derover, hvilket stiller højere krav til åbningstrykket.

Installeret højde

Fjederens installerede højde afgør seat pressure ved montering. Hvis topstykket planfræses, synker ventilerne dybere, fjederen komprimeres mere, og seat pressure stiger. På samme måde ændres højden, hvis man skifter til ventiler med en anden længde eller andre fjederskiver.

Kontroller altid installeret højde mod fjederproducentens specifikation. Ventilfjeder-shims (tynde skiver) kan bruges til at justere højden, hvis den afviger.

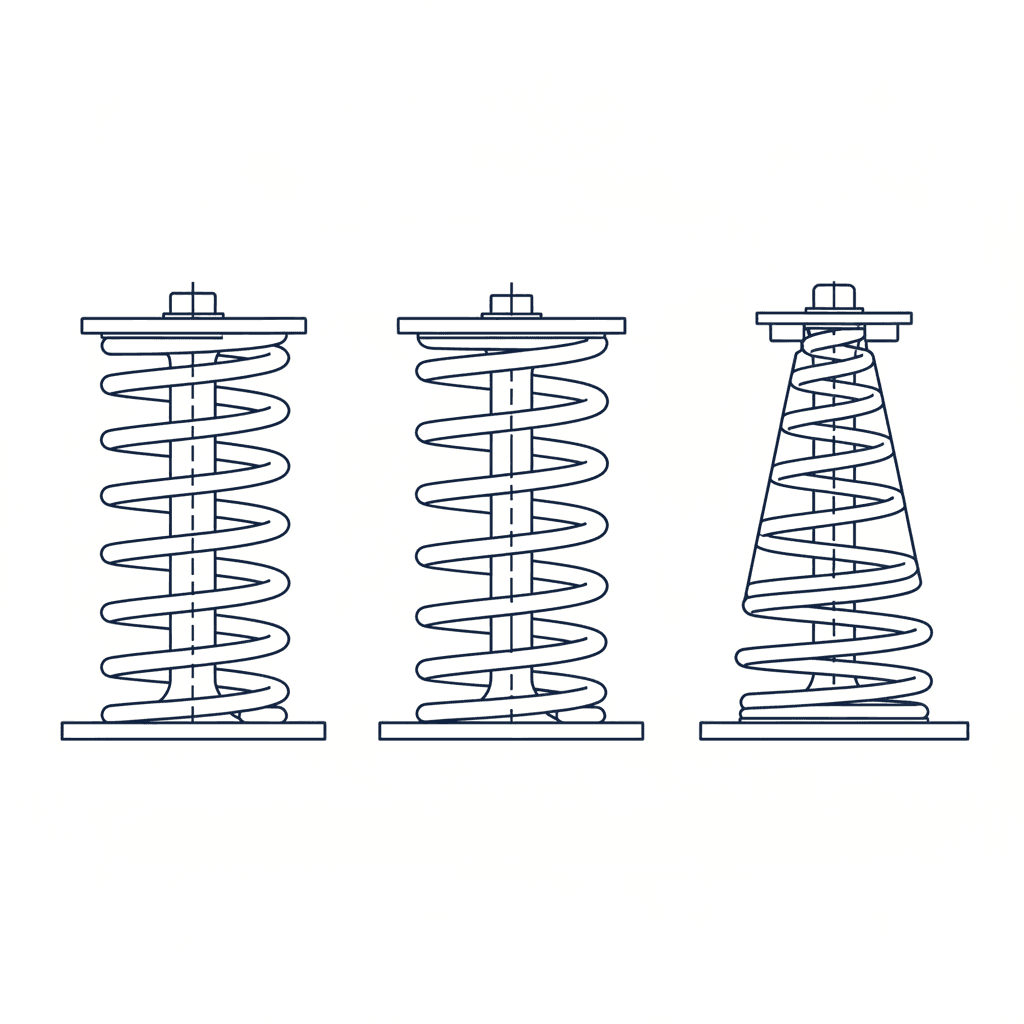

Fjedertyper

Enkeltfjeder (singelfjeder)

Den mest almindelige type. En enkel cylindrisk fjeder per ventil. Passer til de fleste gademotorer og milde sportsopbygninger. Standardfjedre på de fleste motorer er enkeltfjedre.

Dobbelte fjedre

En indre og en ydre fjeder, der arbejder sammen. Giver højere samlet fjedertryk og bedre kontrol af resonans. Bruges i mere krævende applikationer og racing. Ved indkøring af flat tappet-knastaksler kan inderfjederen fjernes midlertidigt for at mindske belastningen i de kritiske første 20 minutter.

Beehive-fjedre

Konisk form - bredere i bunden, smallere i toppen. Den mindre masse i toppen gør, at fjederen kan følge mere aggressive nokkeprofiler ved høje omdrejninger uden at surre. Beehive-fjedre bruges ofte som en moderne opgradering, der giver bedre ydelse end konventionelle cylindriske fjedre uden at øge seat pressure unødigt.

Coil bind - en kritisk grænse

Coil bind opstår, når fjederen komprimeres så meget, at vindingerne møder hinanden, og fjederen bliver solid. Sker det ved maksimalt ventilløft, kan resultatet blive en bøjet ventil, en knækket fjeder eller en beskadiget knastaksel.

Der skal altid være margin mellem maksimalt løft og coil bind - normalt mindst 1,5 mm fjederbevægelse tilbage. Kontroller dette ved at måle fjederens frie længde, trække installeret højde minus maksimalt løft fra, og sammenligne med fjederens lukkede højde (coil bind height).

Fjedersurr og resonans

Ventilfjedre har en naturlig resonansfrekvens. Ved visse omdrejningstal kan fjederen begynde at vibrere i takt med nokkens impulser - det kaldes surge eller fjedersurr. Symptomet er ustabilitet i ventilbevægelsen og øget slid. Dobbelte fjedre dæmper dette effektivt, fordi de to fjedre har forskellig resonansfrekvens. Beehive-fjedrenes koniske form giver også naturlig dæmpning.

Tegn på trætte fjedre

• Nedsat seat pressure (kan måles med fjedertester)
• Afkortet fri længde sammenlignet med specifikation
• Ujævn tomgang eller ventilklapren ved høje omdrejninger
• Synlige tegn: misfarvning, overfladerevner, ujævn slidflade

Ventilfjedre har begrænset levetid, især i motorer, der køres hårdt. Kontroller fjedrene ved hvert topstykkejob, og udskift dem, hvis de ligger uden for tolerance.

Sådan matcher du fjeder til knastaksel

Tag altid udgangspunkt i knastproducentens anbefaling. Fjederen skal:

• Have tilstrækkeligt seat pressure til at holde ventilen lukket ved det ønskede omdrejningstal
• Have tilstrækkeligt åbningstryk til at følge nokkens rampehastighed
• Have margin til coil bind ved maksimalt løft
• Passe til den installerede højde for netop din motor og top

En velvalgt ventilfjeder beskytter løftere, knastaksel og ventiler. En forkert matchet fjeder kan ødelægge en ny knastaksel på kort tid.

Har du brug for hjælp til at matche fjedre til din knastprofil? Kontakt Meksta, så hjælper vi dig.
