Hele ventiltrækket: fra kamlob til ventil

Knastakslen designer luftflowet, men den udretter intet alene. Mellem knasten og ventilen sidder en kæde af komponenter, der alle skal spille sammen: løfter, stødstang, vippearm og ventilfjeder. Er et enkelt led i kæden svagt, hjælper det ikke, hvor perfekt knastprofilen er.

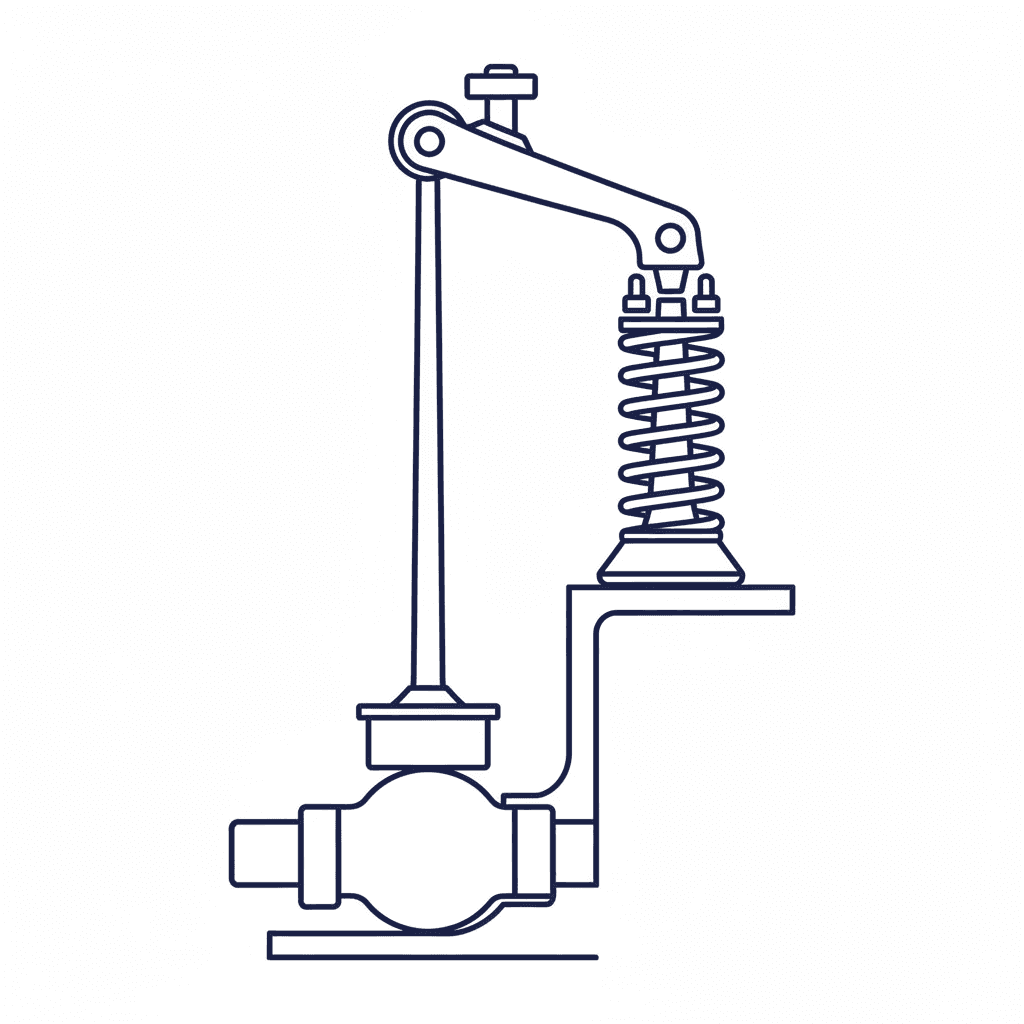

Kæden i et OHV-ventiltræk

I en klassisk OHV-motor (overhead valve) med knastakslen i blokken ser kæden sådan ud:

• Knasten roterer og trykker løfteren opad. Profilens duration, løft og knastvinkel bestemmer ventilhændelserne.
• Løfteren følger knasten. Flat tappet eller rulleløfter, hydraulisk eller mekanisk.
• Stødstangen (pushrod) overfører bevægelsen fra løfteren i blokken op til vippearmen i topstykket. En enkel, men kritisk komponent.
• Vippearmen (rocker arm) fungerer som en vægtstang, der vender og forstærker bevægelsen. Løfteren trykker op, og vippearmen trykker ventilen ned.
• Ventilen åbner og lukker portåbningen i topstykket og føres i sin lineære bevægelse af ventilstyret.
• Ventilfjederen lukker ventilen og holder hele kæden i kontakt med knasten.

OHC-motorer: en kortere kæde

I en OHC-motor (overhead cam) sidder knastakslen i topstykket, lige over ventilerne. Det fjerner stødstængerne og, i DOHC-motorer med kopper (bucket followers), også vippearmene. Knasten trykker direkte på en kop, der sidder oven på ventilstammen.

CatCams, der designer knaster til europæiske OHC-motorer, har udviklet deres egne slipper followers som erstatning for OEM-rullefingerfølgerne. En kortere kæde giver mindre elasticitet, lavere vægt og bedre evne til at følge aggressive knastprofiler ved høje omdrejninger.

Stødstangen: undervurderet, men afgørende

I en OHV-motor er stodestangen det svageste led med hensyn til stivhed. OnAllCylinders og moderne motorbyggere understreger, at udviklingen er gæt fra standard 5/16" (ca. 8 mm) stodestænger til tykkere, koniske eller elliptiske konstruktioner i chrome moly-stal.

Hvorfor betyder det noget? En stødstang, der bøjer under belastning, absorberer en del af knastens bevægelse. Løfteren trykkes op, men vippearmen får ikke hele bevægelsen med. Det koster effektivt løft og forvrider styretiderne. Jo stærkere fjedre og jo mere aggressiv knastprofil, desto stivere stødstang kræves der. Det relevante mål er column strength, altså stangens modstand mod at knække ud under tryk.

Vippearmens udveksling: rocker ratio

Vippearmen fungerer som en vægtstang med forskellige armlængder på hver side af omdrejningspunktet. Forholdet mellem de to længder kaldes rocker ratio og multiplicerer knastens løft.

Typiske rocker ratios:

• Chevrolet small block (ældre): 1,5:1, så en knast med 7,6 mm løft giver 11,4 mm ventilløft
• GM's LS-serie: 1,7:1, hvor samme knast giver 12,9 mm
• Ford Windsor: 1,6:1

Kent Cams specificerer rocker ratio for alle deres motorapplikationer, fra 1,46:1 til 1,69:1 afhængigt af motoren, og understreger, at det er ventilløftet og ikke knastløftet, der afgør flowet gennem topstykket.

En højere rocker ratio øger løftet uden knastakselskift, men den øger også accelerationen i ventiltrækket og stiller større krav til fjedre og stødstænger. Det er ikke gratis effekt, det er omfordelt belastning.

Valve float: når kæden brister

Valve float opstår, når ventilfjederen ikke længere kan holde løfteren i kontakt med knasten. Ventilen "flyder" og følger sin egen bane i stedet for knastprofilen. COMP Cams og MooreGoodInk beskriver tre beslægtede fænomener.

• Float - fjederen kan ikke accelerere ventilen tilbage mod sædet hurtigt nok. Sker oftest ved høje omdrejninger.
• Bounce - ventilen studser mod sædet ved lukning. Fjederen lukker ventilen, men med for høj hastighed, så ventilen slår mod sædet og hopper op igen.
• Surge - fjederen svinger i sin resonansfrekvens og mister kontrolkraft. Beehive-fjedre og dobbelte fjedre dæmper dette.

Fælles for alle tre er, at ventiltrækket mister kontrollen, og i en motor med lille margin mellem ventil og stempel kan resultatet være katastrofalt.

Match komponenterne til hinanden

Ventiltrækket er et system, ikke en samling løse dele. COMP Cams understreger, at knastprofil, løftertype, stødstangens stivhed, vippearmens ratio og fjederens kapacitet alle skal dimensioneres som en helhed:

• En mere aggressiv knast kræver stivere stødstænger, stærkere fjedre og eventuelt roller rockers
• En højere rocker ratio øger belastningen på stødstang og fjeder
• En hydraulisk løfter begrænser omdrejningstallet, uanset hvor stærke fjedrene er
• En forkert stødstangslængde ændrer vippearmens geometri og ødelægger kontaktpunktet mod ventilstammen

Sammenfatning

En knastaksel leverer ingenting uden et ventiltræk, der kan følge profilen hele vejen. Hver komponent fra løfter til fjeder skal være dimensioneret til den knastprofil og det omdrejningstal, du vil køre med. Det rigtige knastvalg begynder med at forstå hele kæden.
