Gradere knastakslen - trin for trin

At gradere knastakslen ind handler om mere end at dreje på et par justerbare kamdrev. Processen sikrer, at knastakslens centerlinje befinder sig i korrekt position i forhold til krumtapakslen for netop din motor.

Hvad du skal bruge

• Gradskive - Monteres på krumtapakslens næse. Større diameter giver højere aflæsningsnøjagtighed.
• Måleur med stativ - Stativet skal kunne fastgøres stabilt til topstykket. Spidsen skal være parallel med ventilstammen for korrekte værdier.
• Stempelstop - Bruges til at finde det nøjagtige øverste dødpunkt (ØDP) med gradskiven.
• Viser - En simpel bøjle eller svejsetråd fikseret mod blokken, rettet mod gradskivens skalastreger.
• Kamkort - Følger med hver knastaksel med alle specifikationer: duration, løft, lobecenterlinje, lobeseparation (spredningsvinkel) med mere.

Trin 1: Find øverste dødpunkt

Monter gradskiven på krumtapakslens næse og viseren mod blokken. Skru stempelstoppet i cylinderen. Drej krumtapakslen med uret, indtil stemplet rører stoppet, og notér gradtallet. Drej derefter mod uret, indtil stemplet rører stoppet igen, og notér det gradtal også.

Det nøjagtige ØDP ligger midt imellem de to aflæsninger. Juster gradskiven eller viseren, så den peger på 0°, når stemplet er i ØDP.

Trin 2: Forbered måleuret

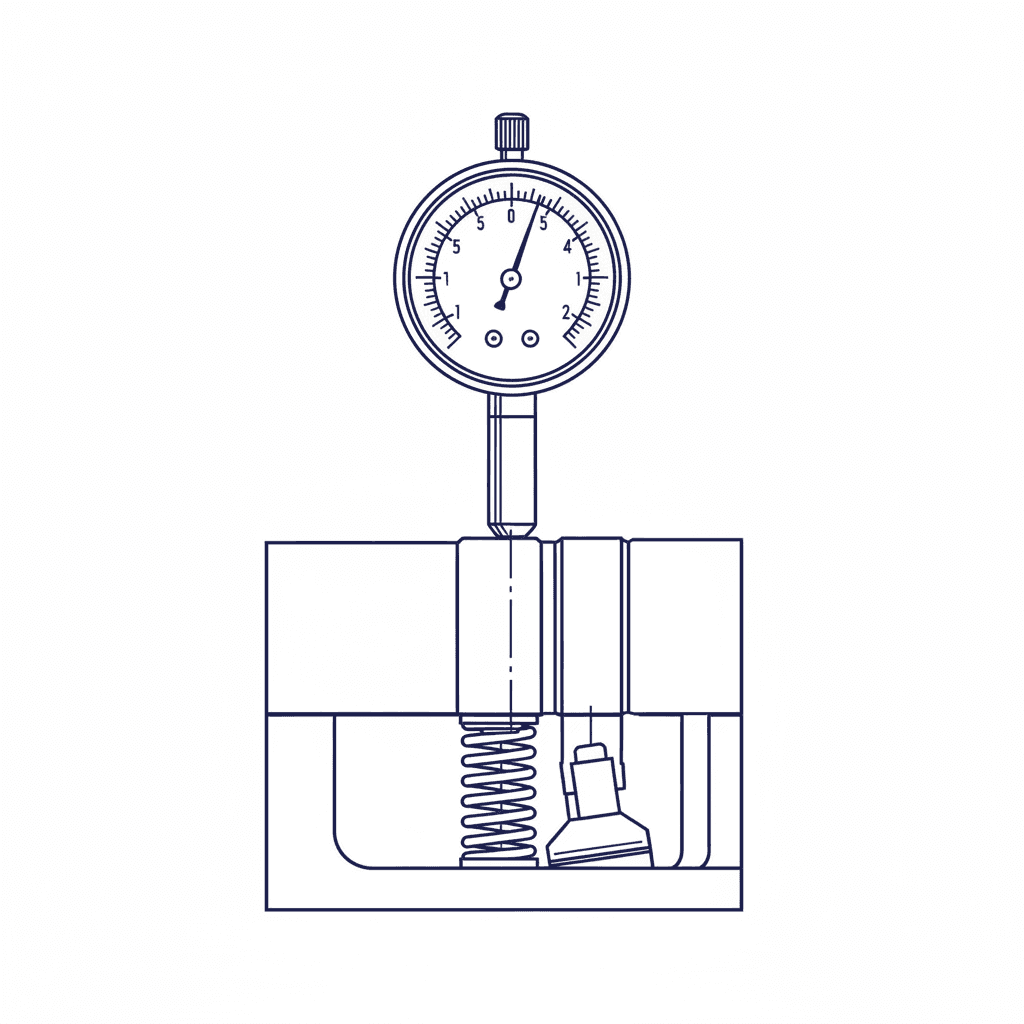

Monter måleuret, så spidsen hviler direkte på ventiltallerkenen (ikke vippearmen). Det er afgørende, at urets spids er parallel med ventilen - det er den eneste måde at få en korrekt aflæsning på.

Ved gradering skal ventilspillet være helt lukket - mål altid fra tallerkenens top.

Trin 3: Mål ventilhændelserne

Drej krumtapakslen langsomt med uret, og notér ved hvilke gradtal ventilen åbner og lukker - dette skal stemme overens med dit kamkort. Almindelige referencepunkter er 1 mm løft (eller 0,050") for åbnings- og lukkepunkter.

Trin 4: Beregn centerlinjen

Med åbnings- og lukkegradtallene kan du beregne knastens centerlinje. Sammenlign med specifikationen på kamkortet. Hvis den afviger, skal kamdrevet justeres.

Trin 5: Juster

Med justerbare kamdrev kan du rotere knastakslen fremad (advance) eller bagud (retard) i forhold til krumtapakslen, indtil centerlinjen stemmer. Gentag målingen efter hver justering for at bekræfte.

Tips

• De fleste turbo- og højt trimmede sugemotorer reagerer positivt på små overlap-justeringer, selv efter korrekt gradering. Men det at gradere ind giver den stabile basislinje, som gør videre trimning meningsfuld. Læs også hvorfor gradering er nødvendig.
• Hvis topstykket eller blokken er blevet planfræst, forskydes knastakseltimingen. At gradere ind kompenserer for dette.
• Dokumentér alle aflæsninger. De er værdifulde referencepunkter, hvis du senere skal fejlsøge.

Har du brug for hjælp til at gradere ind, eller har du spørgsmål om dine knastspecifikationer? Kontakt Meksta.
